Cazan lemne cu gazeificare ATTACK DPX 45 STANDARD – 45 kW tablou de comanda analogic

Cazan lemne cu gazeificare ATTACK DPX 45 STANDARD – 45 kW



Puterea termica nominala (versiunea STANDARD): 45 kW

Dimensiuni spatiu incarcare: 235×445 mm

Tiraj NECESAR: 23 Pa

Presiune maxima de functionare: 2,5 bari

Pierderea de presiune in apa (DT 10K): 6,6  kPa

Pierderea de presiune in (DT 20K): 1,8 kPa

Masa cazanului: 490 kg

Racord cos de fum: 150 mm

Inaltime cazan “A”: 1240 mm

Latime cazan “B”: 700 mm

Adancime cazan “C”: 1440 mm

Lungimea camerei de incarcare “D”: 790 mm

Racord tur: 2″

Racprd retur: 2″

Randament cazan: 90,2 %

Clasa de emisie CO : 5

Temperatura gazelor arse: 180 °C

Debit gaze arse la sarcina nominala: 0,028 kg/s

Nivel maxim de zgomot: 65 dB

Combustibil recomandat: Lemn cu continut de apa min 12 % – max. 20 %, diametru 50 – 150 mm si putere calorica de 15-17 MJ/kg

Lungime maxima bustean: 750 mm

Volum apa in cazan: 128 litri

Volumul minim recomandat puffer: 1200 litri

Alimentare electrica: ~230/50 V / Hz

Putere electrica: 78 W

Gradul de protectie: IP 21

Gama de temperaturi a apei de incalzire: 65–90 °C

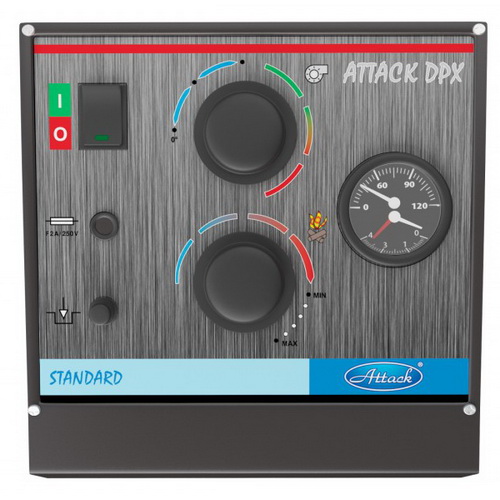

ATTACK DPX STANDARD are tablou de comanda analogic cu termostat de lucru cazan si termostat gaze arse;



– Pentru garantie este obligatoriu sa se monteze un sistem de control al temperaturii returului, sa nu fie mai jos de 65 °C



Cazan lemne cu gazeificare ATTACK DPX STANDARD –  tablou de comanda analogic







Seria de cazane ATTACK DPX este echipata cu schimbator de caldura tubular mai eficient gaz – apa.

In schimbator sunt montate tulburatori speciali mobili care servesc la franarea formarii circulatiei turbulente ale gazelor arse in schimbator prin care se obtine un transfer de caldura mai mare prin peretele de otel a schimbatorului in incalzirea apei.

In acelasi timp turbulatori servesc la curatarea schimbatorului, mentinandul curat, si astfel schimbatorul atinge parametrii cele mai eficiente de operare – de inalta eficienta.



– Cazanele cu gazeificare ATTACK au un design modern si inovativ;

– Camera de ardere voluminoasa, suprafata de transfer termic marita, randament ridicat > 90%;

– Eficienta ridicata a arderii si consum redus de combustibil;

– Fabricata din tabla de otel de 6 mm ce asigura o durata de viata ridicata;

– Ceramica refracta rezistenta pana la 1350 °C;

– Autonomie de functionare de 8-12 ore;

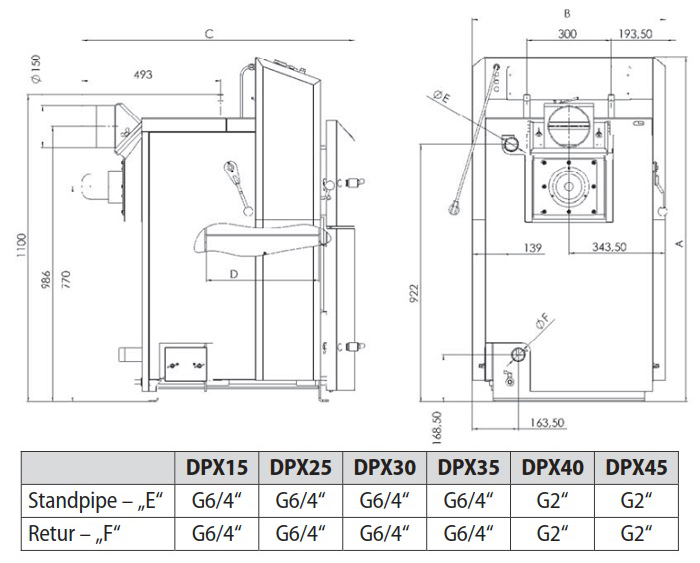

Cazan lemne cu gazeificare ATTACK DPX 45 STANDARD – 45 kW – dimensiuni

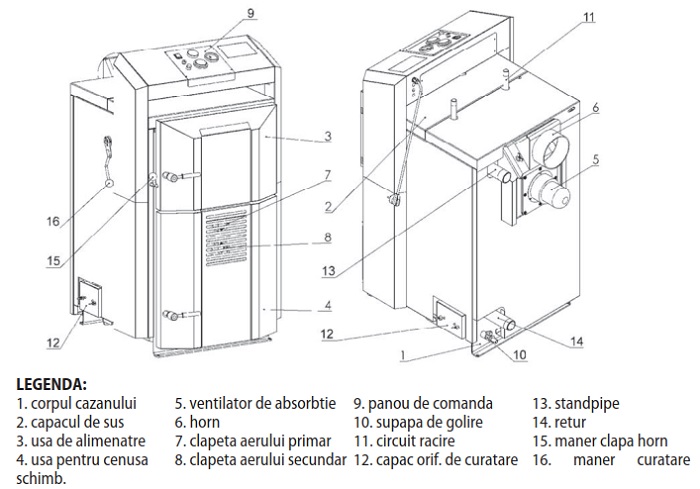

Cazan lemne cu gazeificare ATTACK DPX 45 STANDARD – 45 kW – componente
